DYM3型空盒气压表使用说明书

2017-07-15 09:31:00
凯迪莱特仪器
原创
826
摘要:DYM3型空盒气压表是北京凯迪莱特仪器设备有限公司采用真空膜盒为测量大气压力的感应元件。它以携带方便,使用维护简便,无汞污染等特点,所以广泛应用于气象,军事、航海、农业、地质、工矿、科研等领域,为测量大气压力的常规仪器。

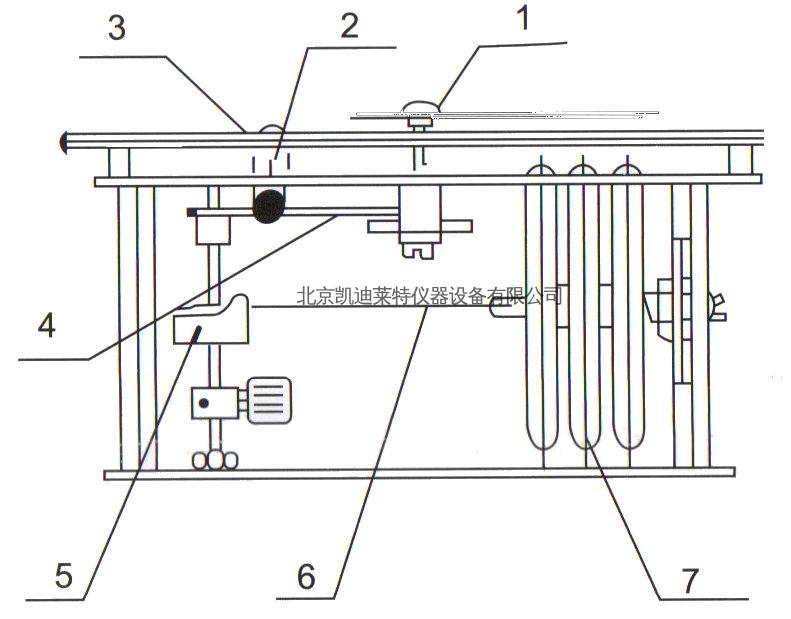

一、仪器结构





1、指针  2、附温表3、表盘    4、扇齿

5、调倍器6、连杆  7、真空膜盒组

二、工作原理

  空盒气压表以真空膜盒作为感应元件,它将大气压力变化转换成膜盒的弹性位移,通过杠杆与传动机构使指针作旋转移动。当真空膜盒弹性与大气压力相平衡时,其指针所指示的气压值经过订正就是当地当时的大气压力值。

三、技术规格

1.测量范围:800hPa~1060hPa;

2.使用温度范围:-10 0C+40℃;

3.测量误差:经温度、示度订正和补充订正后其误差不大于2.0hPa;

4.表盘最小分度值:1hPa;

5.附温度最小分度值:1℃;

6.仪器重量不大于1.1kg;

7.仪器尺寸:170mm×170mm×145mm

四、使用须知

1、安装:仪器工作时必须水平放置,防止由于任意方向倾斜而造成的仪器读数误差。

2、使用:进行气压和温度读数时,应注意下列事项:

(1)为了消除传动机构中的摩擦,在读数时轻敲仪器外壳或玻璃。

(2)读数时观测者视线必须与衷盘平面垂直。

(3)气压读数必须精确到小数第一位。

(4)附温表读数必须精确到小数第一位。

(5)气压值的计算:(仪表上读取的气压值必须经过下列订正)。

a.温度订正一△Pt=a.t

        式中a—温度系数(检定证书上注有)

             T—当时附温表读数

b.示度订正一△Ps(根据检定证书上的示度修正值,用内插法求得)

c.补充订正一△Pd(检定证书上注有)

d.订正后气压值由下列公式求出:

    P=Ps+(△Pt+△Ps+△Pd)

式中:Ps为仪表上读取的气压值。

※仪器示值的订正举例在本说明书最后一部分,仅做参考。

3、检查与维修:仪器补充订正值,不得超过一年使用期限。超过时必须重新进行检定,在检定证上填入新的补充订正值。

五、保管包装和运输

1、仪器必须存放在空气干燥、无腐蚀性气体和无剧烈震动的地方。

2、仪器包装箱内必须填以减震物,箱外标注有“精密仪器、小心轻放”等引起注意的字样或标志。

3、仪器可以采用除空运外的其他任何运输方法。

六、仪器的成套性

1.空盒气压表    1台

2.产品使用说明书    1份

3.产品检定证书      1份

4.仪器箱            1个

七、保修

  从制造厂发货日期起,用户在遵守保管、包装运输和使用规则的条件下,于12个月内若发现与本产品技术条件不符合之处,制造厂应无偿地为用户更换或修理。

附:仪器示值订正举例

设在气压表检定证书反面填有下列数据:

(1)温度系数:-0.06hPa/℃

(2)示值修正值

仪器示值(hPa)

订正直(hPa)

仪器示值(hPa)

订正值(hPa)

1050

-1

920

+0.3

1040

-0.5

900

+0.3

1020

00

890

0.0

1010

0.0

870

-0.3

1000

+0.1

860

-0.1

980

+0.3

850

0.0

970

+0.7

840

-0.3

960

+0.9

820

-0.5

940

+0.5

810

-0.8

930

+0.3

800

-1.0

(3)补充修正值+0.9hPa

例:气压表的示值为气压963.2hPa,  温度16.5 0C。

根据检定证内的示值修正值,当气压为960hPa时,刻度订正值为+0.9hPa(内插法并精确到小数第一位数值),

在此当气压示值为963.2hPa时,示值修正值可以近似为+0.8hPa,温度修正值为-0.06×16.5=-1.0hPa(精确到小数第一位数值),在检定证(3)项内填有补充订正值+0.9hPa。

  经过全部订正后的仪器示值为:

963.2+0.8-1.0+0.9=963.9hPa。

  此数值963.9hPa为当地当时大气压值。
