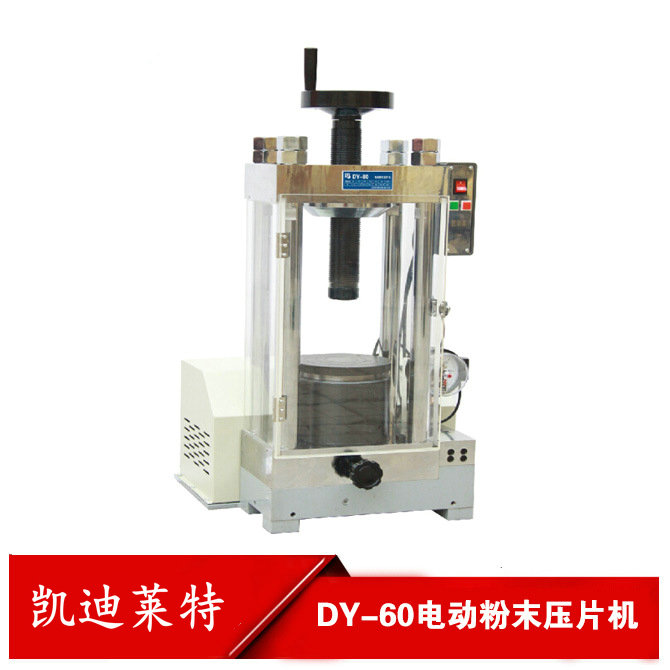

DY-60台式电动粉末压片机

DY-60台式电动粉末压片机

  • 价格 26800.00
  • 库存1000
  • 品牌凯迪莱特 DY-60
  • 产地北京
  • 数量
详情

DY-60台式电动粉末压片机主要应用于实验室小规模粉末成型使用,可用于陶瓷、粉末冶金、水泥等行业的产品制样。


DY-60

技术参数

压力范围

0~60吨(0~34MPa

电源

220V/50Hz

功率

370W

活塞直径

Φ150mm

活塞行程

40mm

工作台直径

Φ220mm

工作空间

220×220×260mm

压力稳定性

1MPa/5min

重量

160公斤

外形尺寸

480×380×720mm

压力换算

油缸实际压力(吨)

8.8

17.6

26.4

35.2

44

52.8

60

压力表示值(MPa

5

10

15

20

25

30

34

故障排除

故障

原因

排除方式

无压

1、油池内油液高度不够或剧烈振动使阀15内进气
2
、出油阀16内阀口钢珠密封不严或有异物
3
、大活塞升高过渡使阀15内进气

1、从注油孔1430#机油,在按3操作
2
、用6mm内六角扳手旋开阀螺钉16,取出弹簧,再用一根6mm左右的铁棒或螺钉,一个头顶住钢珠,另一头附磁铁,吸出钢珠,清洗铁屑或异物,再依次复位
3
、用内六角扳手旋开阀螺钉15,注入油后,用手指按住阀口,开动机器,感到非常有力时,再拧紧阀螺钉15即可

上压不稳且慢

1、漏油
2
、放油阀7拧紧力不够
3
、小柱塞泵内有残留气体
4
、大活塞6内有残余气体

1、检查漏油处,拧紧或排除
2
、拧紧放油阀手轮7
3
、将整机后仰90(即表面向上)开动机器数秒(后仰时要拧紧注油孔螺钉14,以防油池向外溢油
4
、取下工作台5,拧开顶部大螺钉,关紧放油阀7打压至油液溢出,再拧上顶部螺钉

达到预定压力

后不停机以至

超过限压

1、电接点压力表引线脱落
2
、电接点表内部故障
3
、继电器触点粘连

1、检查接好引线
2
、修理或换表
3
、更换新继电器

操作说明

1)电源插座必须有可靠接地
2)松开注油孔螺钉14
3)将电接点压力表的上限指针调到所需压力位置
4)将模具或需加油物品放在工作台5上,并旋紧丝杠3
5)拧紧放油阀7
6)闭合电源开关1按下启动开关即可工作当达到设定压力时电机停止工作
7)松开放油阀7,按下停止按钮,工作完毕

注意事项

1)使用前应仔细阅读说明书
2)检查电源是否可靠接地,以保证人身安全
3)使用前需松开注油孔螺钉,以保证机器正常运转

4)注意压力表上限(DY-20 33.3MPa  DY-30 35MPa)否则会发生危险

5)注意大活塞的升程为20mm超出后将影响大活塞的自动复位

6)应保证变速箱中的足够的润滑油
7)应保持系统中液压油的清洁,液压油为30#机油
