KD-JY102型便携式人工降雨模拟系统

        北京凯迪莱特仪器设备有限公司是专业致力于生态环境及气象监测领域仪器仪表科研开发、生产制造、工程安装和技术服务于一体的高科技创新型企业。

        公司依托高校平台，与各大相关院系展开深入合作，集中了一批理论设计能力强、实践经验丰富的中高级技术人员和大中型机械电子设备研发生产技术人员，在自动控制系统方面具有深厚的技术积累和行业经验。

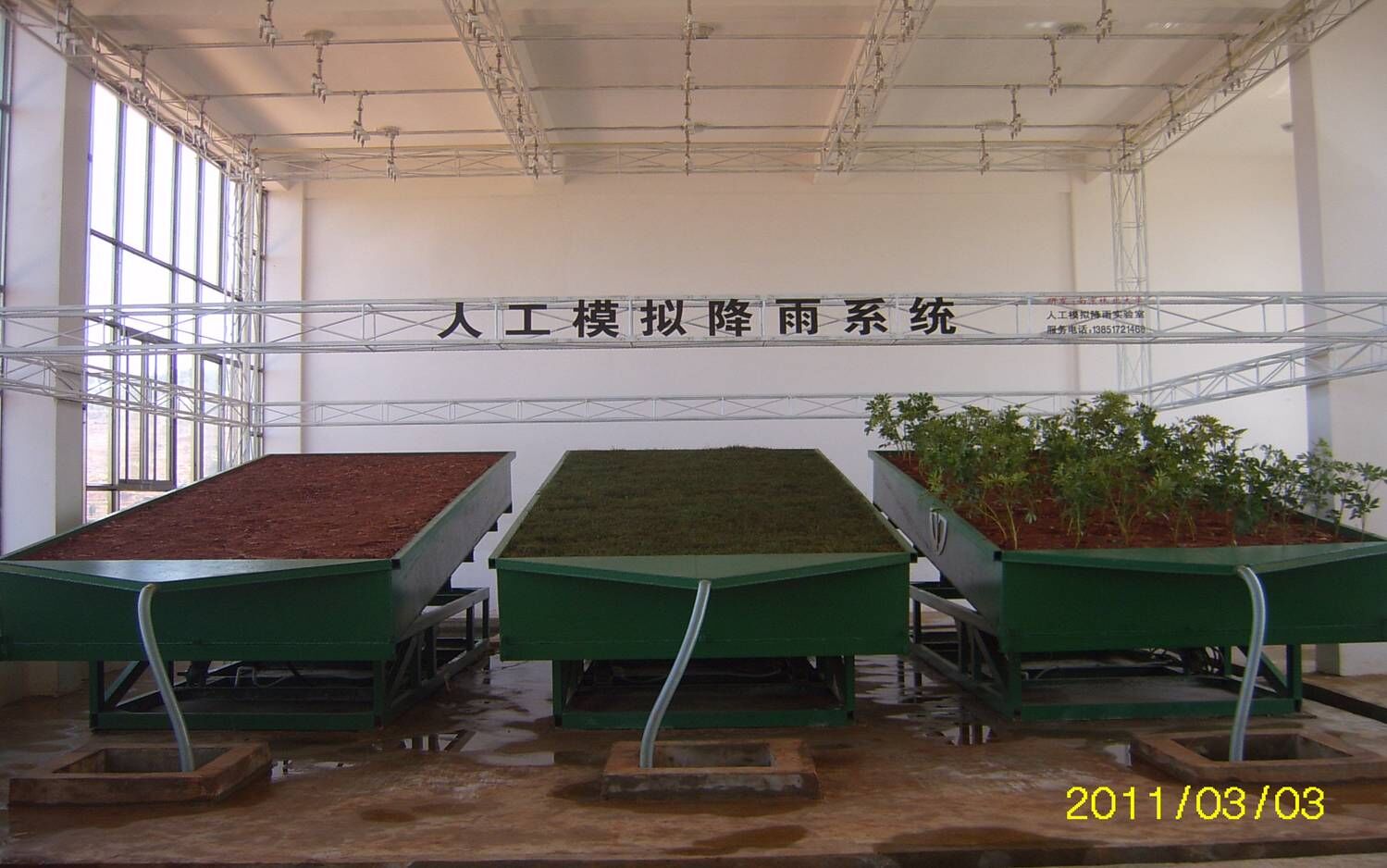

降雨系统是气候环境实验模拟系统之一，其功能主要是在实验区域进行降雨模拟试验时，模拟目标遭受的降雨环境，在试验区域实现特定强度特定雨滴粒径特定雨量的降雨。

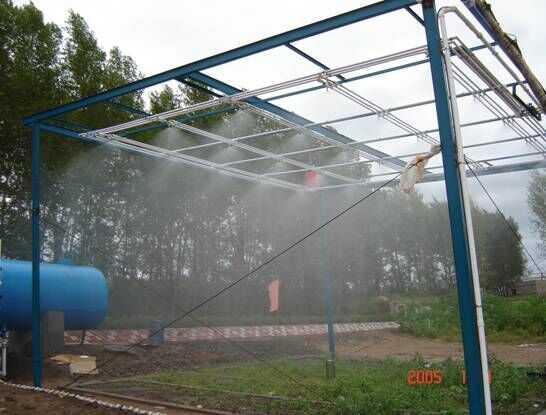

        KD-JY102型便携式人工模拟降雨系统是专为是专门为野外（室外）科研实验研制开发的科研实验研制开发的一款垂直下喷式自然降雨仿真设备。系统采用预设降雨参数、多闭环控制降雨过程等自控技术，所模拟雨滴粒径、降雨动能与天然降雨十分接近，完全可达到实验要求。

        系统主要由喷嘴、喷淋架、分水器、供水管路/阀门/流量计/压力传感器以及控制/测量子系统等组成，实验时供水系统通过分水器将供水合理分配至喷淋模块，通过电磁阀调节各供水支路的开/关及，控制不同类型喷嘴工作状态。采用雨量传感器与流量计测量喷淋面内的降雨强度与供水管道内的水流量，与变频系统组成多闭环控制系统，精确控制降雨强度。

1、雨强连续变化范围： 15~ 200mm/h （可定制）

2、降雨面积订做范围： 1～25㎡

3、降雨高度： 3m（可定制）

4、降雨均匀度： 大于0.75

5、雨滴大小调控范围： 0.37～ 5mm

6、降雨历时： 任意

7、降雨测量误差 ≤2%

8、雨量计承雨口内径： Φ200±0.6mm

9、雨量计分辨率： 0.2mm

10、主控制器工作电压: AC220V±10% 50Hz

11、系统功耗：＞1.1 KVA（视降雨面积而定）

12、工作环境温度: 0~+60℃

13、工作环境湿度: ≤95%RH(+40℃)

14、工作介质 常温水

15、介质密度 1000kg/m3

16、海拔高度＜1000 m

17、历史试验数据存储容量: ≥32000条

18、通讯方式： RS485、无线（选配）

19、设计使用寿命： 大于20年

功能特点

 ㈠可靠的质量

KD-JY102型便携式人工模拟降雨系统供水部分采用公司自主研发的变频恒压供水系统，采用多处理器并行实时控制。供水部分包括水泵全部采用304不锈钢部件，确保系统坚固耐用，杜绝腐蚀。

    框架间采用卡扣链接，确保安装移动和拆卸方便快捷。

 ㈡良好的人机交互

系统采用全触屏操作界面，界面可实现系统启停、参数设置调整、系统状态及运行数据实时监控等功能。

可编程降雨模式提供给用户灵活多变的降雨试验模式，可实现定时降雨、定量降雨、间隔式降雨（降雨时间和等待时间以及循环次数均可随意设定）、以及以上模式的组合设置，并可保存用户试验设定历史数据，方便用户进行重复试验。

系统运行中用户可随时实时调整降雨参数。

系统实时监控水箱中水量，如水量不足，通过人机界面提前向用户预警，如选配自动上水模块，可根据用户设置的水余量阈值自动补水，确保试验不会中断。

上位机与系统支持有线、无线（须选配无线连接模块）通讯方式，上位机操作界面以及功能与系统触屏操作完全一致。

 ㈢严谨专业的设计

供水管路采取流量均衡供水（几何中心供水）办法，即1个一级分水为左右两半部分，2个二级分水再通过分水器注入左右两部分的喷头供水管路中，确保喷淋架上总上水口到每个喷头管路完全一致且管路长度完全等长，确保每个喷头出口压力完全均衡。

管路设计有独特的防积水功能，避免实验停止时喷头内还有残留水流下，影响实验效果，确保对下次实验不造成影响。

系统供水管网和喷头选择布局都经过专业精密计算仿真，确保降雨均匀度和雨滴粒径等关键参数符合客户要求。
