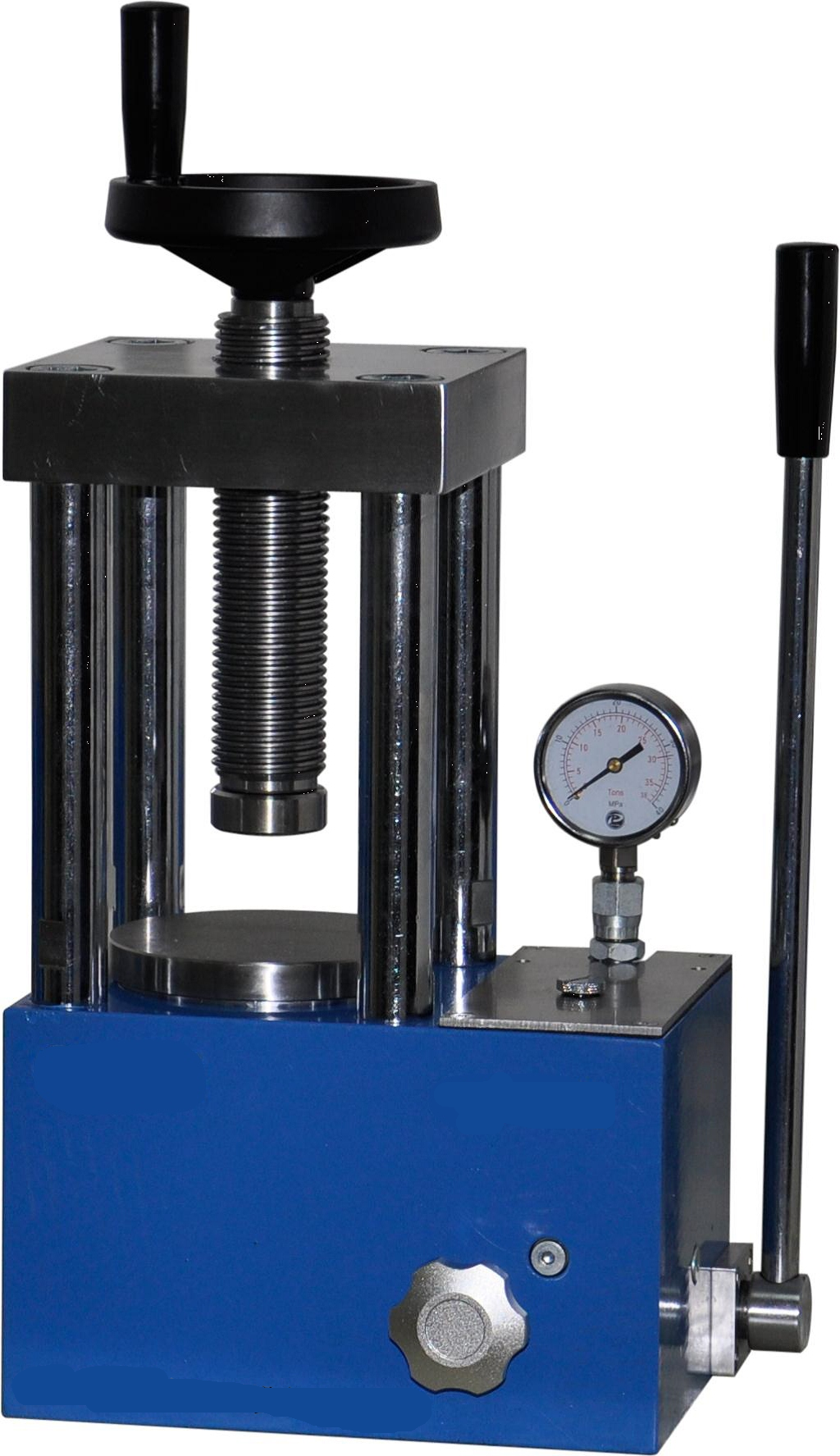

KDY-30T型红外粉末压片机
KDY-30T型红外粉末压片机
KDY-30T型红外粉末压片机

KDY-30T型红外粉末压片机

  • 价格 8000.00
  • 库存1000
  • 品牌凯迪莱特 KDY-30T
  • 产地北京
  • 数量
详情

我们是专业供应粉末压片机和模具的公司,我们的压片机体积小,压力大,压力控制精度高,现已应用于科研,教学,检测,制药,催化,化工等各个行业。此外本产品还可与红外光谱仪、荧光光谱仪等测试仪器配套制样使用。可替代同类进口产品。

KDY-30T型红外粉末压片机适用于较大截面积的粉模压片,或需要较大压力的场合,配上不同形状的模具,可以压出不同形状不同尺寸的片子。如:圆形、方形、长形、环形、六角形、平板形,配上电加热模具(350)/单道温控器,可以在加热过程中压片。

技术参数:

压力范围:0-30T0-31.5MPa

活塞直径:镀铬油缸Φ110 mm

一体式结构:主板、油池、活塞 无密封连接

压力表:压力、压强双刻度压力表

立柱:4根立柱

活塞行程:40mm

工作台直径: φ120mm

工作空间:92X160mm

压力稳定性:≤1MPa/10min

外形尺寸:275×195×420mm

重量:56kg

常见漏油问题的改进效果:(常年工作经验的总结)

传统压片机

我司压片机

立柱的螺纹孔和油池是通的,当压片机泄压的时候,立柱会渗油出来

整体结构,不存在此问题

放油阀杆一般是两道橡胶圈密封

三道橡胶圈密封,降低了放油阀漏油的几率

压力表是铜柱,螺纹较细

定制不锈钢压力表,增大螺纹,有效避免漏油问题

柱塞使用的是标准柴油机柱塞,安装复杂,且容易漏油

定制柱塞,解决的标准柱塞的问题

油缸没有防锈处理,长期使用会生锈,使油缸增大了漏油风险

镀铬油缸,不生锈

油缸和主板之间考螺纹连接,时间久了胶圈会变形,可能会存在漏油现象

整体结构不存在此问题

油池和主板是拼接的,当压片机泄压的时候油池里面的油位升高,导致压片机漏油

整体结构不存在此问题

设计优点:

我公司参考常规压片机的结构及常见问题,进行了全面升级改造。

体积小、重量轻、材质好、硬度高、不易变形,在手套箱中也能使用。

模具采用优质钢材,材质好,硬度高,不变形,使用寿命长

设备可选配数显压力表,压力好控制,易读数,分辨率0.01MPa

油池在主机表面易于更换机油,并且油路增加液压油过滤装置

专用柱塞,采用专用定制密封结构,密封效果好,不漏油

加压装置放置在主机右下角,角度合理,加压省力,不前倾

上板采用电镀沉头内六角螺丝,美观,节约空间,不易伤手。

镀铬油缸,表面光滑不生锈,胶圈密封效果好,不易漏油

一体式主板结构,油池、主板、油缸在一个主体上,没有密封连接,减少了漏油点

加长拉簧,回弹效果好,不易变形,可实现油缸30mm回程不变形

全铝合金手轮,美观,实用,磨损率低。

油路原理

工作时,放油阀关闭。摆动手动压把,推动小柱塞将油液从油池中经单向阀吸入,通过高压油阀压出进入大活塞中,这样不断续存能量,而形成高压油,并在压力表中显示出来,当开启放油阀,即可卸荷。

注意事项
1)加压时候注意,丝杠的螺纹必须全部进入上板,不能只连接几扣。防止丝杠螺纹变形

2)定期在丝杠处加润滑油。防止丝杠生锈影响使用
3)加压决不允许超过机器的压力范围,否则会发生危险。
4)压片机使用清洁的46号机油为宜,绝不可用刹车油。
5)加压时感觉手动压把有力,但压力表无指示,应立即卸荷检查压力表。
6)新机器或较长一段时间没有使用时,在用之前稍紧放油阀,加压到20~25MPa时即卸荷,连续重复2~3次,即可正常使用。
7)大活塞19不要超过行程30mm

8)压片机压把摇动无力,压力表不上压,螺钉松开,用手堵住低压阀口,摇动压把,油会流出,手堵不住阀口的油冒出时候,将螺钉还原紧死。
