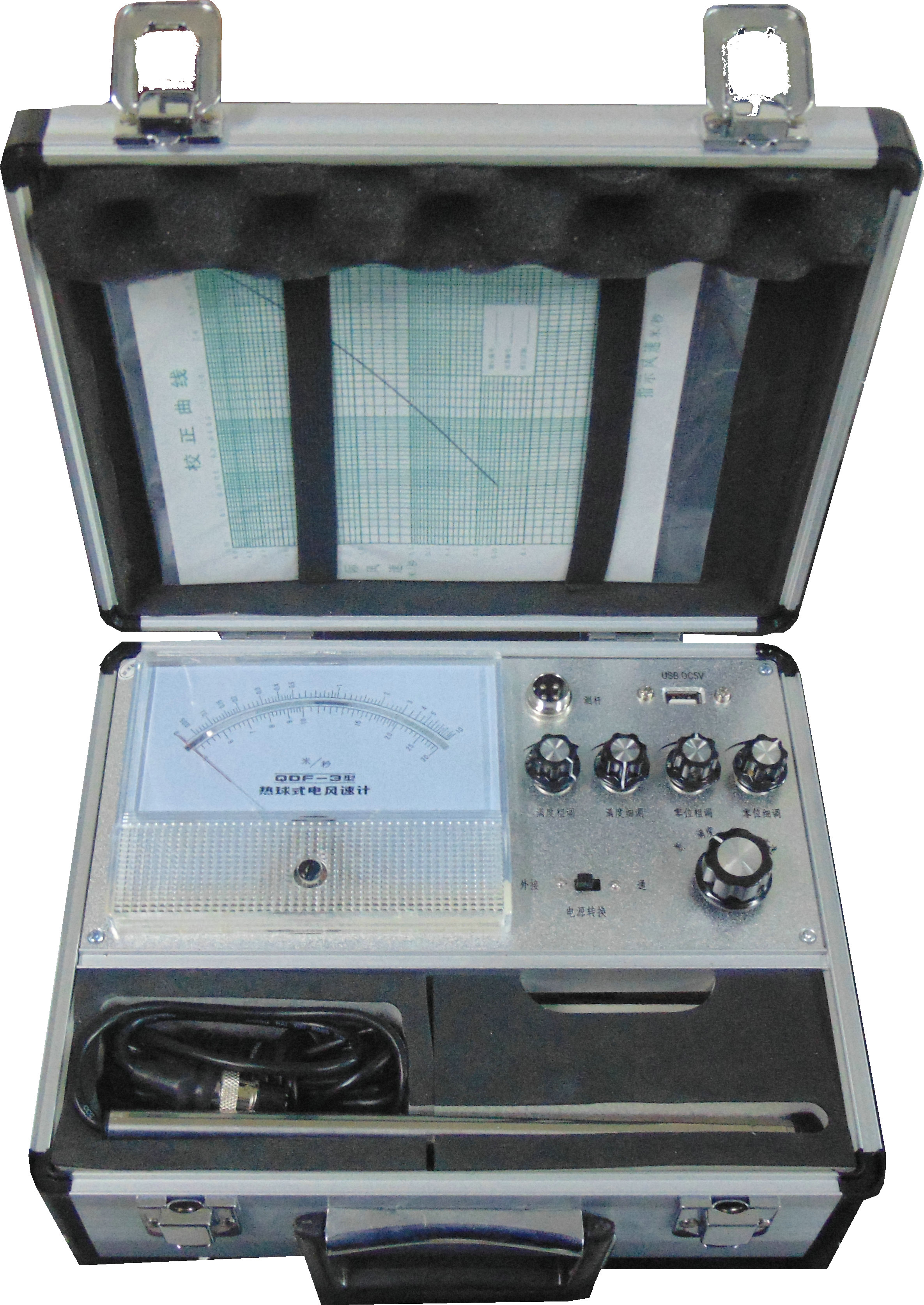

QDF-2A型热球式电风速计

QDF-2A热球式电风速计是一种测量低风速度便携式基础仪器。广泛应用于采暖、通风、空气调节、气象、农业、冷藏、干燥、劳动卫生调查等各个领域。需要测定室内外或模型的气流速度时都可使用。测量范围0.05-10m/s,采用指针式显示，操作方便，直观简洁。QDF-2A热球式电风速计是一种测量低风速度便携式基础仪器。

◎测量风速范围：0.05～10米／秒
◎测量误差：仪器在正常使用下，温度在—10℃～40℃；湿度≤85％RH，大气压强在97—104kPa范围内，仪器的基本测量误差如下：
    1〉仪器的检测量为0.05米／秒
    2〉当测量风速在0.1～30米／秒范围内，其测量误差≤土5％(满量程)。
◎附加误差:
    1〉当电源电压由额定值降到额定值的80％时，(QDF-3型为90％)，其附加误差≤土3％(满量程)。
    2〉测头方向偏差在±15°时，其附加误差≤±5％(满量程)。
◎传感器响应时间：≤3秒。
◎风速计外形尺寸：270×185×122mm
◎传感器测杆尺寸：长620mm。短250mm。直径φ11mm。
◎传感器引线：3M。
◎重量：2.5kg

QDF-2A热球式电风速计工作原理：由热球式传感器和测量仪表两部分组成。传感器的头部有一微小的玻璃球，球内烧有加热玻璃的镍铬丝线圈和两个串连的热电偶。热电偶的冷端连接在磷铜质的支柱上，直接暴露在气流中，当一定大小的电流通过加热线圈后，玻璃球被加热到一定温度，此温度和气流的速度有关，流速小时温度较高，反之温度较低。此温度通过电偶产生电势在电表上指示出来。因此在校准定标后，即可用电表读数，表示气流的速度。

QDF系列风速计选型表：
